H-Punkt-Gliederpuppe




Die SAE Norm



The SAE J826 H-POINT MANIKIN

As supplied to leading motor manufacturers




  Die SAE-Norm ist aufgestellt worden, um eine Universalgliederpuppe
zu erstellen, die  der Dimensionierung von Fahrzeugsitzen dienen soll. Sie stellt das Gewicht und die Umrisslinie eines 10-, 50- oder 95- prozentualen erwachsenen Mannes dar.

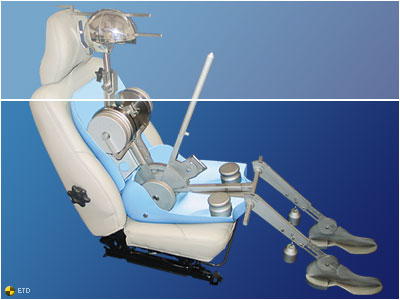

Der Aufbau aus Metall und verstärktem Kunststoff besteht aus getrennten, schüsselartigen Gesäß- und Rückenteilen, die an den Hüften, bzw. am "H"-Punkt, drehbar angebracht sind, und auf
diese Weise die Drehachse des menschlichen Torso und der Oberschenkel nachahmen.

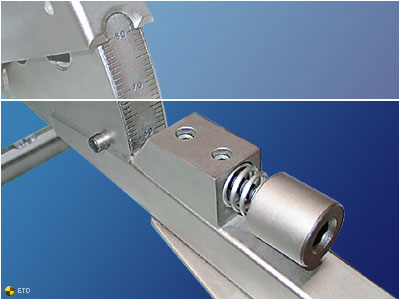

Ein kalibrierter, am "H"-Punkt mit Scharnier befestigter Gleitpeilstab dient zur Messung der effektiven lichte Höhe im Fahrzeug. An diesem Stab ist ein Quadrant zur Messung des Rückenwinkels befestigt.

Eine einstellbare, am Gesäßteil befestigte Stange dient zur Bestimmung der Länge des Oberschenkels und als Grundlinie für den Hüftwinkelmesser.

Einstellbare Unterschenkelstangen sind drehbar am Kniegelenk-querträger angebracht, der mit der Oberschenkelstange
ein "T" bildet.

Jede Unterschenkelstange trägt ein Quadrant zur Messung des Kniewinkels, und am unteren Ende angelenkt, eine gleichfalls zur Winkelmessung kalibrierte Fuß-Schuh-Baugruppe.

Ober- und Unterschenkelstellen sind für die 10-, 50- und 95-Prozent Menschengrößen mit Einstellsperrvorrichtungen versehen.
Zwei Nivellierwaagen ermöglichen die räumliche Ausrichtung.

An den Schwerpunkten sind Körperteilgewichte befestigt, um das Gesamtgewicht der Gliedergruppe auf 76 kg zu bringen, was dem Gewicht eines durchschnittlichen Erwachsenen entspricht.



Kraftmessgeräte (Force Gauge Indicator - FGI)



Mechanisches Kraftmessgerät

Dieses fest eingebaute mechanische Kraftmessgerät arbeitet präzise und liefert alle notwendigen Daten gemäß EU-Norm.

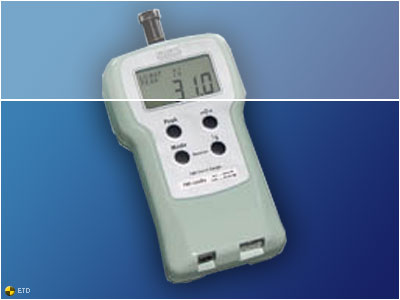

Digitales Kraftmessgerät

Dieses digitale Kraftmeßgerät ist sowohl für einfache Messungen im industriellen Umfeld als auch für den Einsatz in der Qualitätsprüfung geeignet und liefert alle relevanten Informationen gemäss EU-Norm.

Dieses robuste Meßinstrument arbeitet bidirektional zur Erfassung von Zug- sowie Druckkräften und verfügt über eine hohe Auflösung (0,01 N) inkl. hohem Überlastungsschutz.

Die Meßwerte werden auf einem großen, umschaltbaren Display angezeigt – wahlweise in der SI-Einheit Newton oder in Gewichtseinheiten.

Aufgrund der 1000fachen Erfassung pro Sekunde lassen sich Spitzenwerte,z. B. bei Schließ-/Öffnungskräften oder Reißversuchen minutiös und reproduzierbar ermitteln. Je nach Bedarf wird währen der Messung der aktuelle oder der Spitzenwert angezeigt. Letzterer wird im Gerät gespeichert und kann nach erfolgter Messung wieder abgerufen werden.
